Sayısal Tasarım Vize ders notları

1)Sayılar
2)Boolean Teoremi
3)Lojik Kapılar
4)Karnaugh haritaları



Sayılar

  • İkilik (Binary) Sayı Sistemleri
  • Sekizli (Oktal) Sayı Sistemleri
  • Onlu (Decimal) Sayı Sistemleri
  • On altılı (Hegzadecimal) Sayı Sistemleri

Binary Sayı Sistemleri

İkilik tabandan Onluk tabana çevirme

Onluk tabandan İkilik tabana çevirme

Ondalıklı İkilik tabandan Onluk tabana çevirme

Ondalıklı Onluk tabandan İkilik tabana çevirme

Binary Sayı Sisteminde Toplama - Çıkartma İşlemi

Tamamlayıcı (Complement) İşlemi


Sekizli (Oktal) Sayı Sistemleri


On Altı'lı (Hegzadecimal) Sayı Sistemleri


Ondalıklı On altılık tabandan Onluk tabana çevirme


Boolean Teoremi


T1  (Birleşme Kanunu)
a) A.B.C = (A.B).C = (A.C).B = (B.C).A
b)A+B+C = (A+B) + C = (A+C) + B = (B+C) + A

T2  (Yer Değiştirme)
a)A.B = B.A
b)A + B = B+ A

T3
a) A.(B+C) = A.B + A.C
b) A + (B.C) = (A+B).(A+C)

T4    (Özdeşlik)
a) A.A = A
b) A+A = A

T5
a) A.A' = 0
b) A+A' = 1

T6   ( Çift Tersleme Kanunu)
a) A'' = A

T7  (Yutan Eleman)
a) A.(A+B) = A
b) A+ A.B = A

T8
a) A + A'.B = A + B
b) A.(A' + B) = AB

T9  ( De Morgan Kuralı)
a)  (A+B)' = A'.B'
b)  (A.B)' = A' + B'

Lojik Kapılar

Ve Kapısı ( And Gate)

Veya Kapısı ( Or Gate)

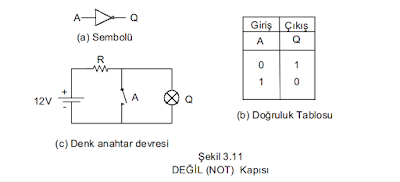

Değil Kapısı ( Not Gate)

Ve Değil Kapısı ( Nond Gate)

Veya Değil Kapısı ( Nor Gate)
Özel Veya Kapısı ( XOR Gate)

Özel Veya Değil Kapısı ( XNOR Gate)

Karnaugh Haritaları


2'li karnaugh Haritası

3'lü karnaugh Haritası

4'lü karnaugh Haritası

5'li karnaughHaritası
